+ Producción
Gracias a estas técnicas no convencionales, hoy es posible producir gas y petróleo alojado en formaciones que hasta hace poco tiempo se consideraban improductivas.
Fortín de Piedra
La energía nos conecta
-
Proyección
100 años
Podría ser el abastecimiento de energía para todo el país proveniente de Vaca Muerta
-
Alcance
Potencial
Argentina es el 3er país con recursos recuperables de gas no convencional
-
Importaciones
25%
Gracias a la producción nacional podemos reducir en un 75% la importación de gas
Para más información visitá el sitio web de Tecpetrol
Explorar
comunidad
Historias de Vaca Muerta
Vaca Muerta es la reserva de gas no convencional más importante del país, no sólo desde el punto de vista del abastecimiento de energía sino también por sus historias. Te invitamos a conocerlas.
Alcance

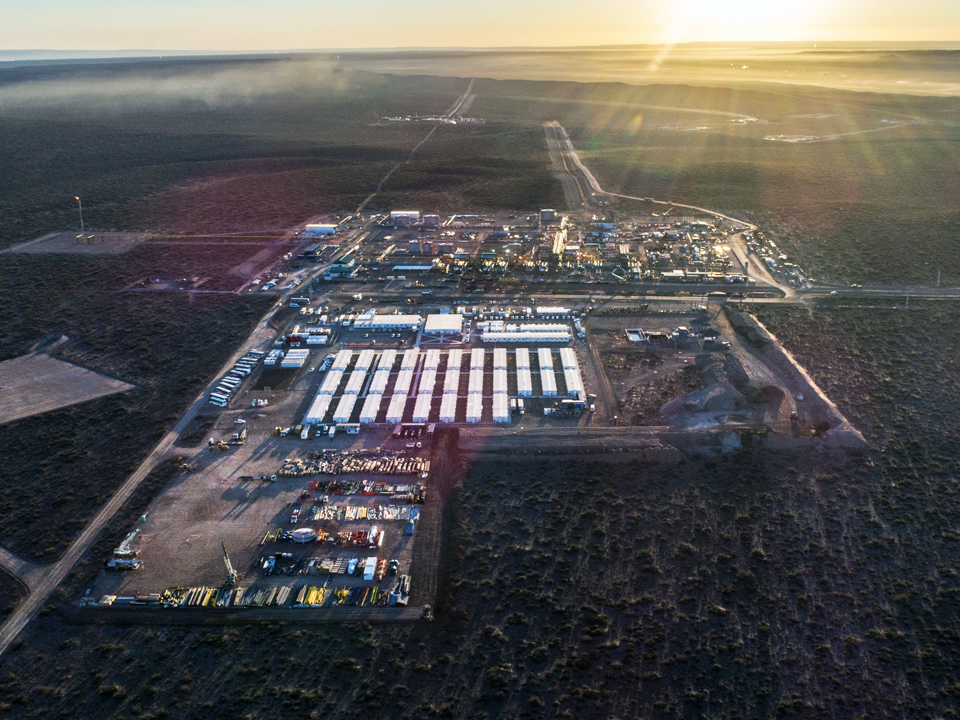

Fortín de Piedra en números
-
Producción
21Millones de metros cúbicos diarios de producción de gas -
Perforación
145Pozos perforados -
Inversión
2.300Millones de dólares invertidos -
Empleos
4.500Empleos directos para el desarrollo del área

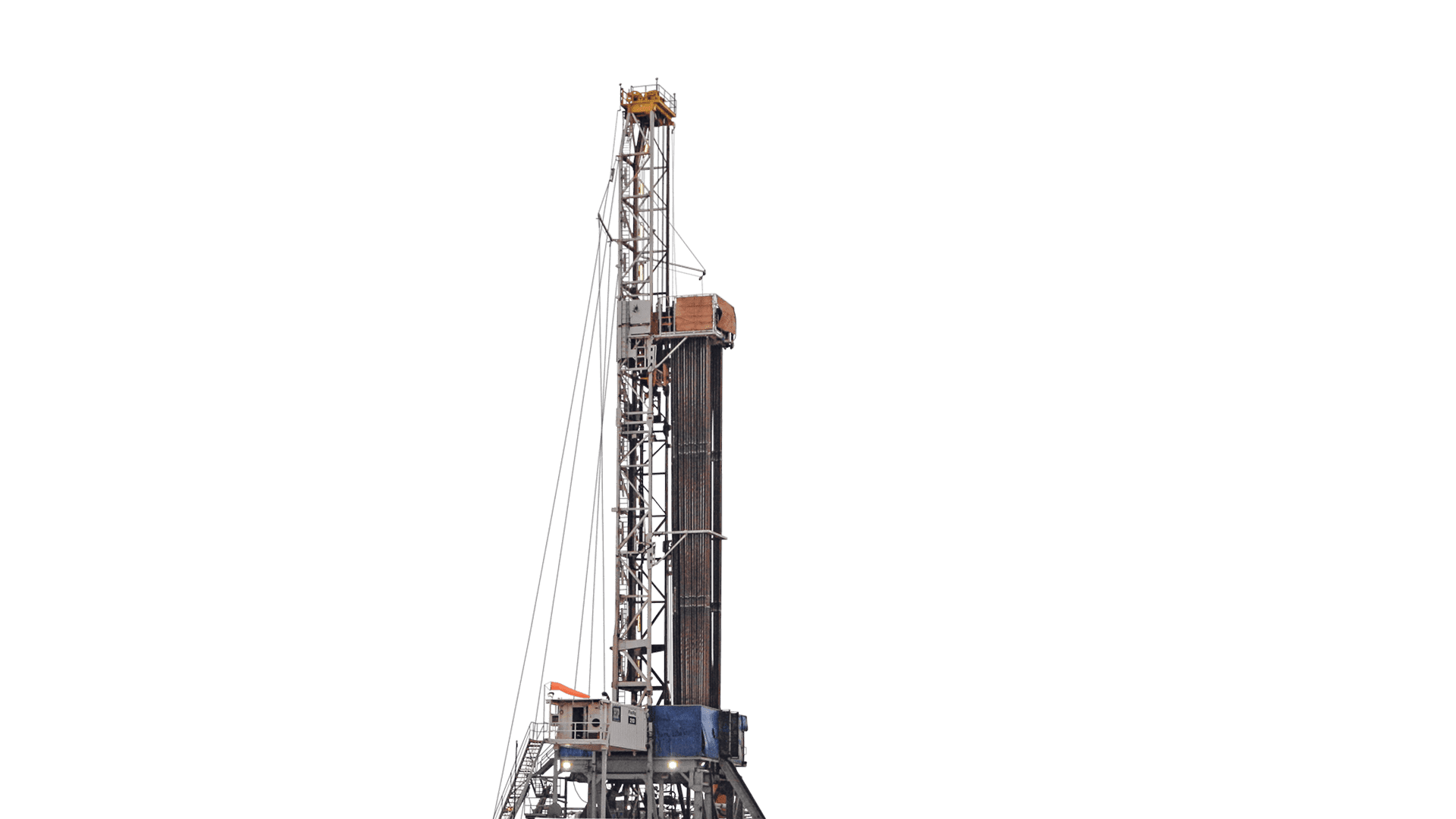

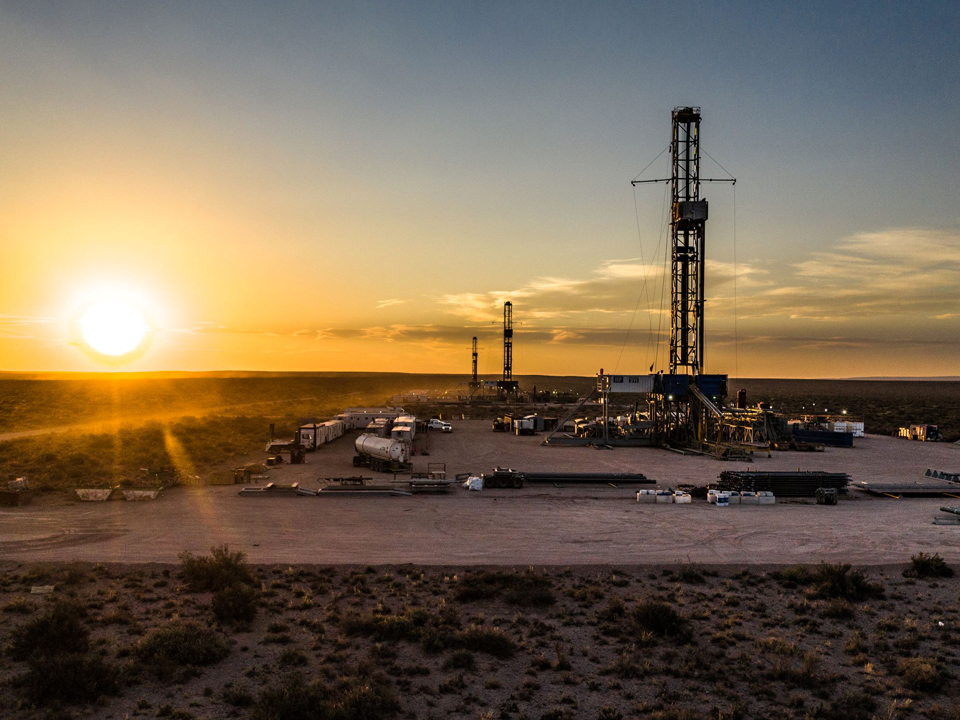

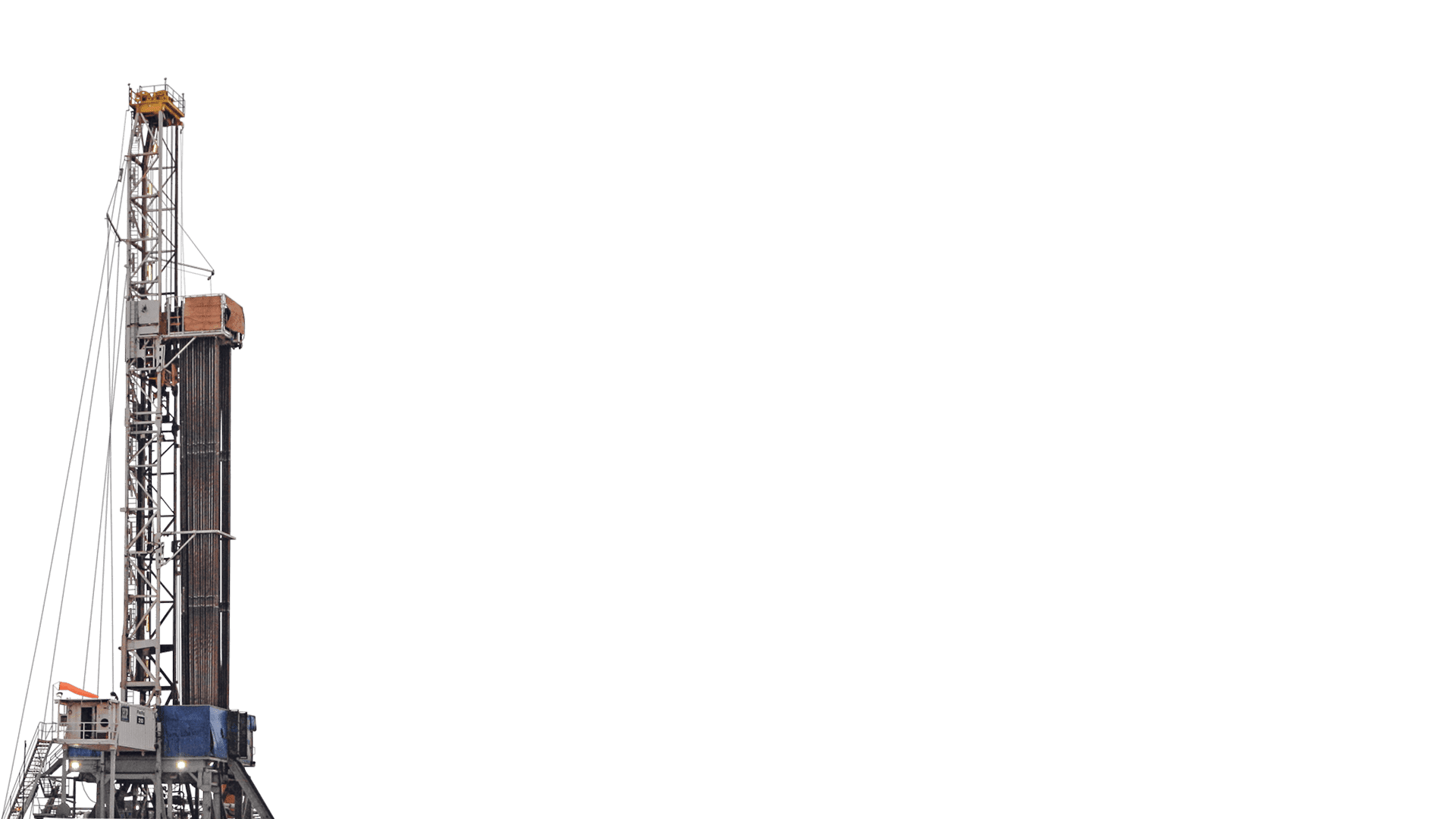

Skidding rigs
Son equipos de perforación que se diferencian de los tradicionales en la manera de trasladarse de una boca de pozo a otra. Estos se deslizan a través de un sistema de rieles y pistones. De esta manera se evita el desarme y armado del equipo.
Ventajas
-
Disminuye hasta un 80% el tiempo de traslado
-
Disminuye costos de movilización y transporte
-
Reduce los tiempos y habilita a obtener producción anticipada
Primero se perforan las 4 etapas guías. Luego se realizan las 4 intermedias.
-
a
-
b
-
c
-
d
Se completa la etapa de producción de los pozos
-
d
-
c
-
b
-
a

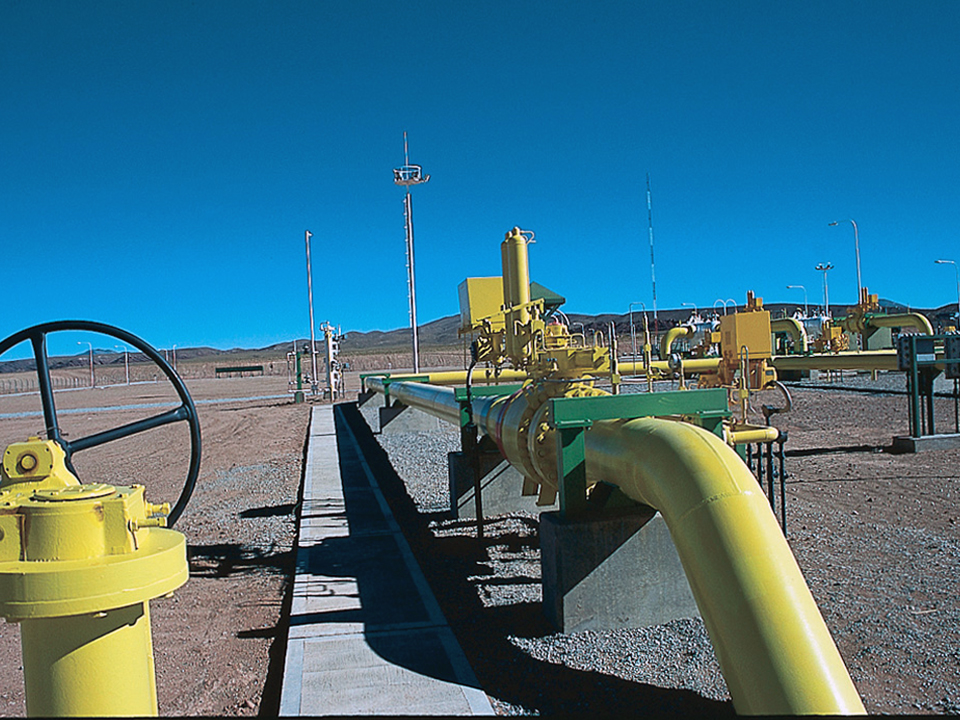

Procesamiento
Para poner el gas en las especificaciones de venta requeridas por el sistema de transporte nacional, la planta realiza el procesamiento. Cuenta con 9 compresores y una capacidad de procesar 17,5 millones de m3/d de gas, además de agua (3.000 m3/d) y condensado (1.000 m3/d).
-
Gas
Para poner el gas en las especificaciones de venta requeridas por el sistema de transporte nacional, la Planta Central de Fortín de Piedra realiza el procesamiento. Cuenta con 9 compresores y una capacidad de procesar 17,5 millones de m3/d de gas.
-
Condensado
Se realiza la estabilizacion, donde se remueven los componentes livianos y se deja el hidrocarburo líquido en condiciones de venta.
En un sector de la planta se pueden cargar hasta 1.000 m3/d de petróleo (lo que equivale a 30 camiones cargaderos diarios).
-
Agua
Se remueven los hidrocarburos líquidos remanentes y se le retiran las sales. El agua tratada se inyecta en los pozos sumideros a unos 1.500 metros de profundidad.
Capacidad de procesamiento de agua: 3.000 m3/d.
Logística
Arena

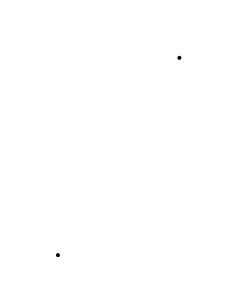

La arena proviene de Entre Ríos y Chubut y llegan al Centro de Distribución de Arena que se encuentra a un máximo de 15 km de los pozos. Este trayecto es conocido como "la última milla" y es por donde circulan los camiones que llevan los materiales al set de fractura para la estimulación hidráulica. El desarrollo completo de un área como Fortín de Piedra, necesita una cantidad de arena equivalente a un edificio de una hectárea de superficie por 70 pisos de alto. El desafío reside en transportar este volumen de materiales.
En los picos de prducción se mueven aproximadamente 20.000 toneladas de arena.
Es muy importante mantener la calidad de la arena para evitar conflictos en el proceso.
Logística
Agua
Cuando se desarrolla un proyecto acelerado de shale, la fuente de obtención del agua necesaria pasa a ser un elemento crítico. En Fortín de Piedra el agua proviene del río Neuquén. Se almacena en centros que contienen hasta 20.000 m3 de agua y luego son trasladados al set. Una vez allí, dentro del blender se mezcla el agua con los aditivos y la arena para comenzar el proceso de estimulación.
Se utilizan aproximadamente 1.500 m3 de agua por fractura.
El consumo de agua para desarrollar el proyecto a 10 años representaría un 0,12% del caudal.
LAS ETAPAS
-
Perforación
En Vaca Muerta la perforación se realiza por etapas para aprovechar la ventaja de una movilización eficiente como la que realizan los skidding rigs. De esta forma se optimizan los recursos y se obtienen ahorros importantes que permiten hacer comercial los hidrocarburos no convencionales.
Casing de producción
La perforación se realiza en cuatro secciones de casing. El gas circula hasta la superficie por el casing de producción. Cuando declina la presión de la formación, se baja un tubing (más pequeño) para que el hidrocarburo fluya.
Trépano
Se utilizan trépanos distintos dependiendo del terreno.
-
Geonavegación
La geonavegación consiste en perforar la sección horizontal de un pozo con ayuda de mediciones para ajustar su trayectoria en tiempo real. Permite optimizar los tiempos al penetrar zonas de mayor avance del trépano. La geonavegación es una guía para que la rama lateral quede construida en la zona del reservorio de mayor potencial de producción.
-
01/Modelado
Análisis detallado de la zona del yacimiento donde se prevé perforar el pozo horizontal propuesto
-
02/Landing point
Es el punto de entrada al reservorio. A partir de aqui se comienza a navegar en forma horizontal
-
03 / Geonavegación
Se perfora aproximadamente 2500 metros de pozo dentro de la arena productiva una vez finalizado el landing point
-
-
Completación
Para drenar el hidrocarburo entrampado en la formación, se realiza la estimulación hidráulica que genera canales de alta permeabilidad. Se busca el distanciamiento óptimo entre fracturas en la rama horizontal que permite incrementar el recobro del fluido. La tecnología utilizada en yacimientos no convencionales se llama perf & plug y significa que se van realizando en paralelo los punzados y las etapas de fractura en los pozos.
Inyección
Se inyecta agua y arena para estimular la roca.
Liberación de hidrocarburos
Se generan canales de alta permeabilidad que permiten que los hidrocarburos fluyan hacia el pozo y luego hacia la superficie
El Proceso
Desarrollo no convencional

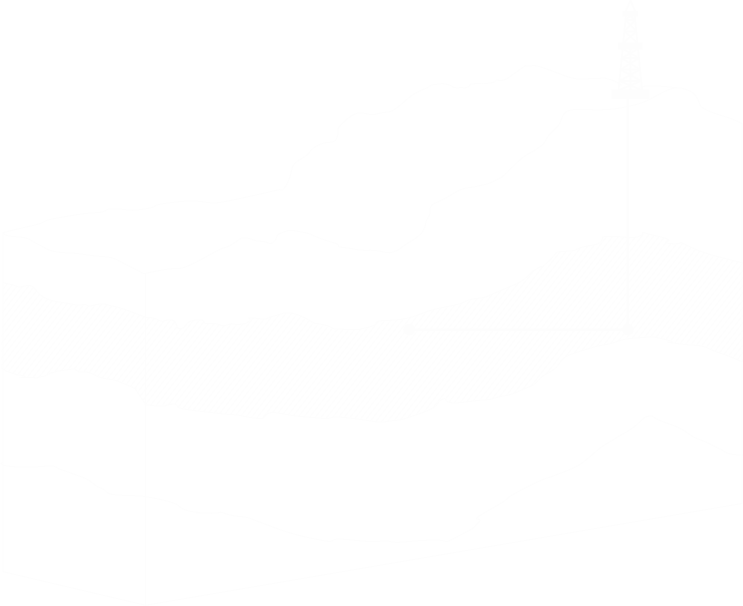

Vaca Muerta presenta muy baja permeabilidad y por eso requiere de técnicas de extracción no tradicionales como los pozos horizontales, la geonavegación y la estimulación hidráulica. De esta forma se generan en la formación los canales que permiten que fluyan los hidrocarburos para su producción comercial.
-
01
-
02
- Tiempo
Los equipos de perforación tipo skidding rigs hacen que el traslado de una boca de pozo a otro por deslizamiento permita reducir los tiempos y los costos y obtener una producción anticipada.
-
03
- Impacto
El esquema de pads implementado con múltiples pozos por locación minimiza el impacto ambiental ya que hay menor intervención del terreno.
Formación no convencional
¿Qué es Vaca Muerta?

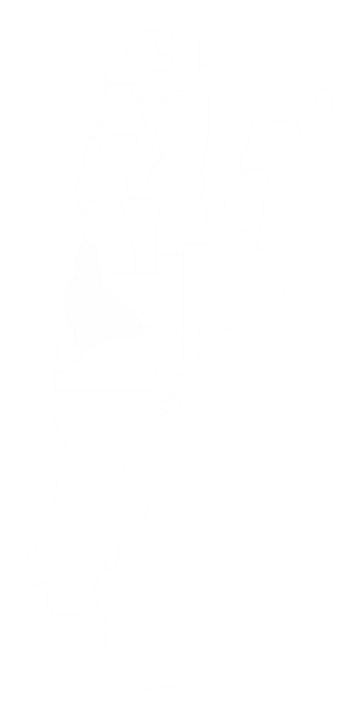

Es la principal formación productora de hidrocarburos no convencionales en Argentina. Con una superficie de 30.000 kms cuadrados, ocupa parte de las provincias de Neuquén, Río Negro, La Pampa y Mendoza.
un círculo virtuoso
Energía para el hogar
Fortín de Piedra alcanzó una producción de 21 millones de metros cúbicos diarios de gas. Esto significa, el 15% del gas de Argentina y representa el consumo de gas de más de 2.300.000 hogares.
un círculo virtuoso
Autoabastecimiento

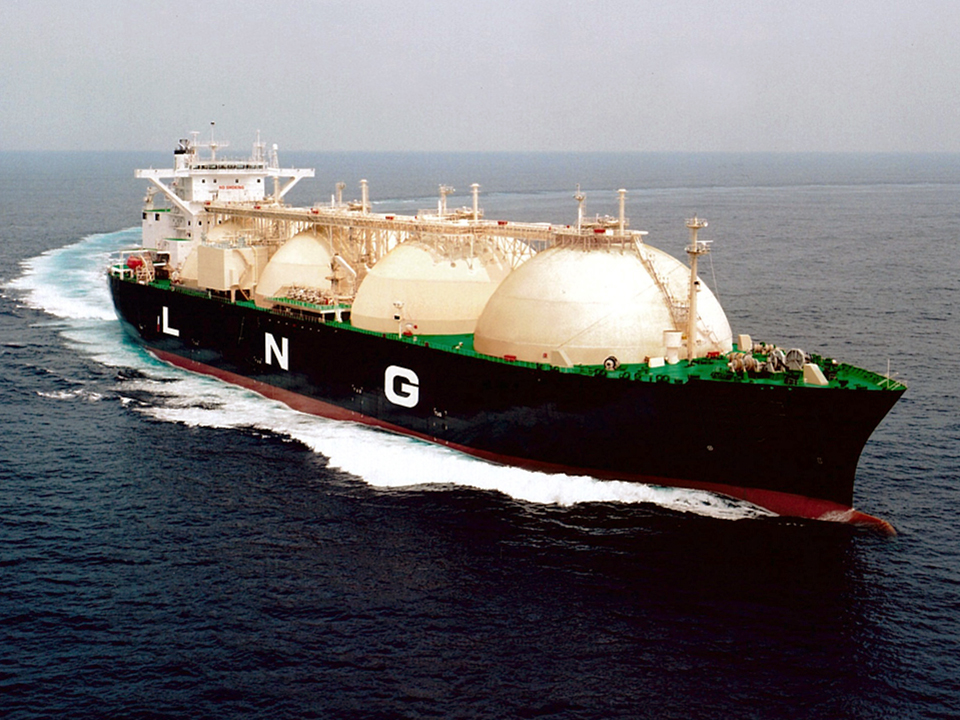

El potencial de Vaca Muerta permitiría suministrar domésticamente los combustibles que se importan desde otros países, como por ejemplo, Qatar. Con Fortín de Piedra logramos dar un paso más hacia el autoabastecimiento.
un círculo virtuoso
Balanza energética
A partir del gas nuevo de Vaca Muerta, Argentina bajó sensiblemente las importaciones y comenzó a exportar su energía a Chile. De esta forma Fortín de Piedra contribuye a mejorar la balanza energética nacional.
un círculo virtuoso

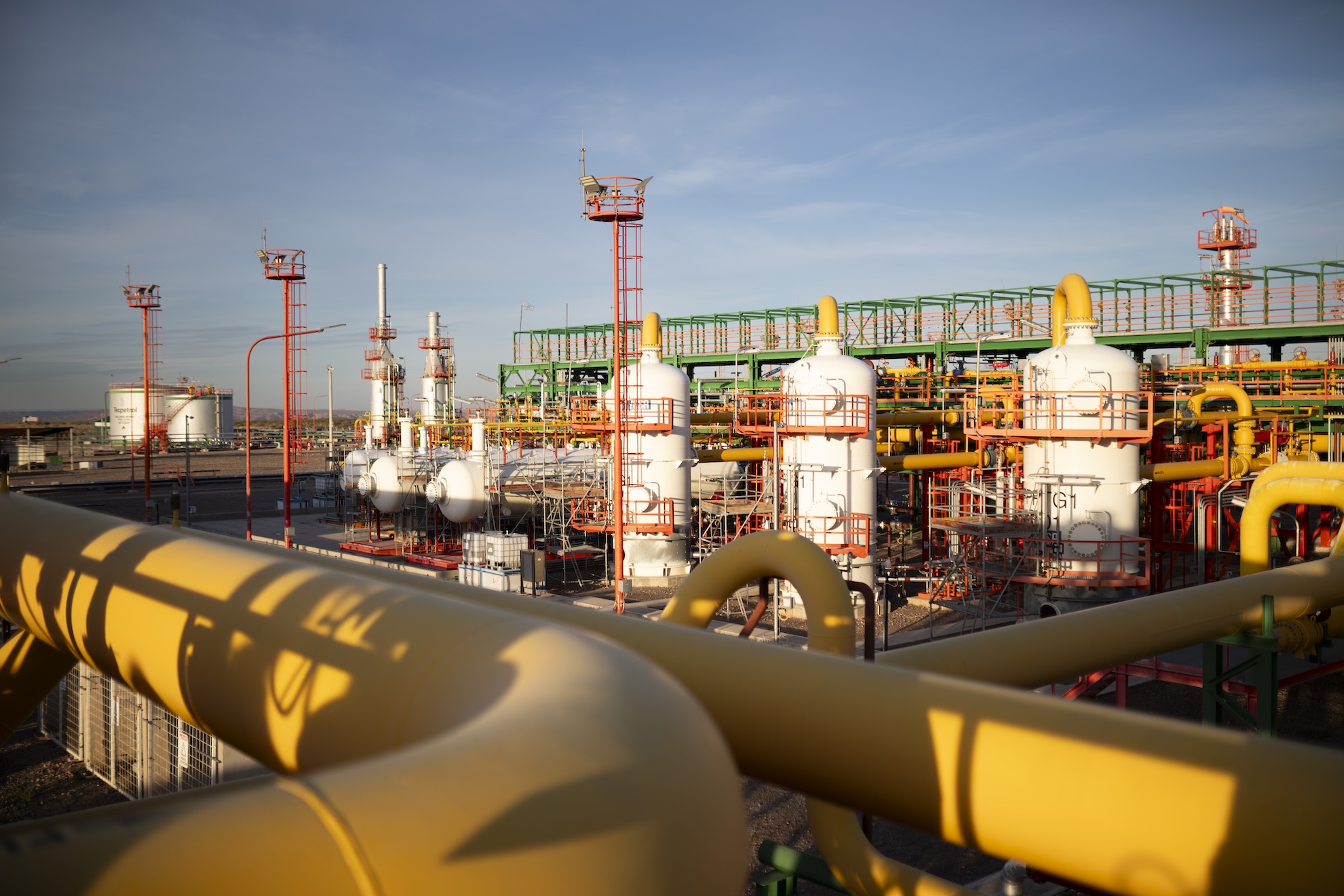

Energía más barata
La producción de un mayor volumen de gas permitió que, al subir la oferta, el precio de este combustible baje.
un círculo virtuoso
Trabajo local
En sólo 18 meses, Tecpetrol junto con el aporte de otras 1000 empresas de más de 15 provincias argentinas hizo realidad el proyecto Fortín de Piedra. Y así, las divisas quedaron en el país.
un círculo virtuoso
Ambiente
Además, el gas natural para la generación de energía eléctrica es más amigable con el ambiente frente a otros combustibles utilizados para este fin.
Vaca Muerta
Fortín de Piedra forma parte de un círculo virtuoso que es positivo para el país. Aquí te contamos por qué nuestro yacimiento de Vaca Muerta es clave para los argentinos.
